1）开关柜中动、静触头故障。开关柜在电力系统中被广泛应用，是输配电系统中的重要设备，承担着开断和关合电力线路、线路故障保护、监测运行电量数据的重要作用。开关设备因高压断路器动、静触头接触不良，加上长期的大电流、触头老化等因素易致其接触电阻增大，从而导致长时间发热、触头温升过高甚至最终发生高压柜烧毁事故。

2）电缆接头故障。随着运行时间的延长、压接头的松动、绝缘老化、以及局部放电、高压泄漏等，将引起发热和温度的升高，这将使运行状况进一步恶化，促使温度进一步提升，这一恶性循环的结果就引发短路放炮，甚至火灾。

》》传统的温度测量方式周期长、施工复杂，效率低，不便于管理，发生故障时要耗费大量的人力物理排查和重新铺设线缆。而在特定场合下监测点分散、环境封闭或有高电压，很多测温方式无法实现测量工作。

》》无线测温系统应运而生。

》》无线测温终端由高能锂电池供电，采用全数字方式工作，温度传感器附着在发热点上，无线测温终端把温度信号通过无线的方式传送给无线汇聚终端，无线汇聚终端可以接收多个测温终端的数据。

》》系统采用短程无线组网方式，多个测温终端分布在无线汇聚终端的周围，在有效的通讯范围内可以随意添加、删除、移动测温终端。无线汇聚终端则安装在主控室，监控中心实时监控每个点温度的变化，实现足不出户掌握整个高压系统的发热状况，进而做出正确的决策。

》》对于无人值守站，无线汇聚终端把接收到的温度数据转发到调度自动化系统或者视频监控系统，把信息整合在一起，搭建无缝集成的完整监控系统。一般而言，无线测温系统有测温厂站、通讯系统、测温主站三级系统组成。

无线测温应用行业

矿井、煤场、仓库、钢铁冶炼、化工、电力、电厂等。

无线测温适用位置

大电流电缆/设备接点；

电力设备局部异常温升部位；

开关柜中的小车动静触头，进线与出线母排接点；

整流柜中的电气接点；

变压器中的电气接点；

变电站或户外其它重要电路中的电气接点等。

开关柜、静触头、出线、母排、母排、动触头、动触头、

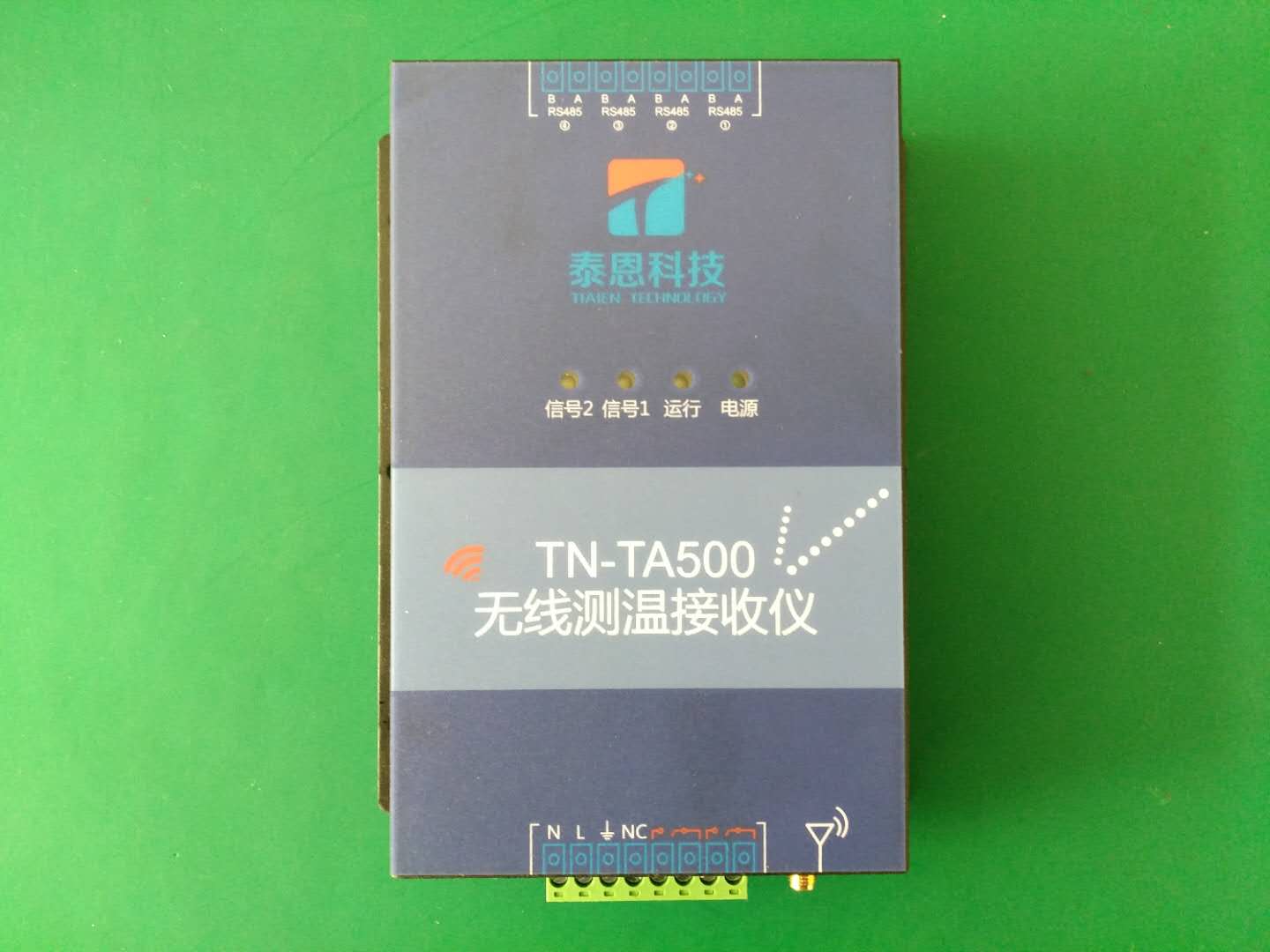

无线测温系统设备仪器简介

1 基本概述

电力温度在线监测仪适用于220kV 及以下高压系统。主要用于实时在线监测电力线路接头处或电力设备大电流接点的异常温升。它具有实时显示当前温度数据、显示温度时间曲线、记录运行数据、记录报警数据、报警输出等功能。该产品是有一个接收主机和3-18个无线温度传感器组成。

2产品特点

TN系列主机结构合理，安装方便，采用电路元件均进口自国际一线厂商。核心控制单元采用32位ARM高性能微处理器，保证高效、稳定、准确地处理各项数据。按军工级品质要求进行生产与测试，专用于工业级强干扰的恶劣环境下。独具匠心设计的运行过程中连续自检功能，保证了TN具有最大的可靠性。全数字化、智能化处理策略，使本系统完全杜绝了误报的可能。可以对温度超限报警值、温升过快报警值、温升预警值 进行设置，设备在超限报警阶段进行开光量的输出及发出声光报警讯号（可接用户的报警装置），使用户及时排除故障，杜绝事故的发生。

TN系列无线温度传感器采用无源无线技术、电池供电技术，可以在5A到5000A的电流下开启正常工作模式。采用低功耗技术，在开关柜100A以上的运行电流，温度采样频率可以达到1次每秒。

2主要功能

具预防报警、事故报警二种,报警时，报警音响、报警灯亮并输

出两路无源开关量,其警讯类别如下：

a、超过一定的温度值(分预防报警值和事故报警值)；

b 、温度上升过快；

c、相间(局部)温差过大；

d、与室温相差过大；

e、依据开关柜被测电流与温度关系设置相关报警;

测温点温度、传感器工作状态、环境温度、被测的三相电流，仪器提供相应的RS-485等多种通信接口,其模块化、兼容性的设计保证其更容易升级。

通过本仪器的数据库及其智能化处理策略,仪表自动给出各个测点温度的运行曲线,观察分析其升降趋势,电力/设备安全管理人员可有效预测安全隐患,同时亦为负载分配、设备安全管理提供了重要的决策依据。通过电流和温度关系特性,仪器在不同的工作电流下会产生不同的温度报警系数,根据其系统管理人员能有及时的预测安全隐患,提高工作效率.

  主机与传感器之间采用433MHZ的无线跳频通讯，传感器发射功率≤10dBm，之间的通信距离，可视距离1000m，测温范围在-10~180℃，精度可达到±1℃。
