系统概述：

      1、系统组成结构：

      TN-1000电力及设备温度安全监测与管理系统高压开关柜电力设备温度安全监测及管理工程专案是基于超高频无线通信、现场总线技术、数据库技术相结合的在线温度监测系统，系统由系统由智能无线收发传感模块、现场数据处理主机TN-TA600、计算机通信组件、后台监控机（上位机）、通讯协议转换器及通讯线组成.  它可对变电站内40台高压开关柜电缆接线的温度进行实时监测与管理。

      40面开关柜总测温点统计如下：

      2、系统网络拓扑图如下：

     3、组网说明：

      1）根椐效益优原则，在变电站主监控中心选配一台后台电脑（服务器），集中对40面开关柜的危险温度进行集中的监测管理，后台电脑安装于本地的变电站值班室的操作台上。

      2）通过查询系统的后台电脑，值勤人员可直观方便浏览本电力设备危险温度电子分布图、实时温度值、温度变化曲线，在电子地图界面，值勤人员可快速方便的查找到报警点位置；

系统特点及功能概述：

      接点温度在线监测仪由金属外壳、进口大规模集成芯片精心打造而成(主芯片采用32位ARM高性能微处理器)，其加上先进的EMC设计，使其具有更强的抗干扰能力(防静电，防雷击，电源短时段过压保护)，所有输入输出均有保护。显示器采用LCD液晶屏，全中文菜单，指示清晰，不仅直观显示实时测量、实时曲线、设定参数且具有两路开关量输出，对监测点温度警戒值、温度危险值可进行现场设定，在温度超过预警线时系统可进行声、光报警并输出相应无源开关触点,使维护人员及时排除故障，杜绝故障的发生。

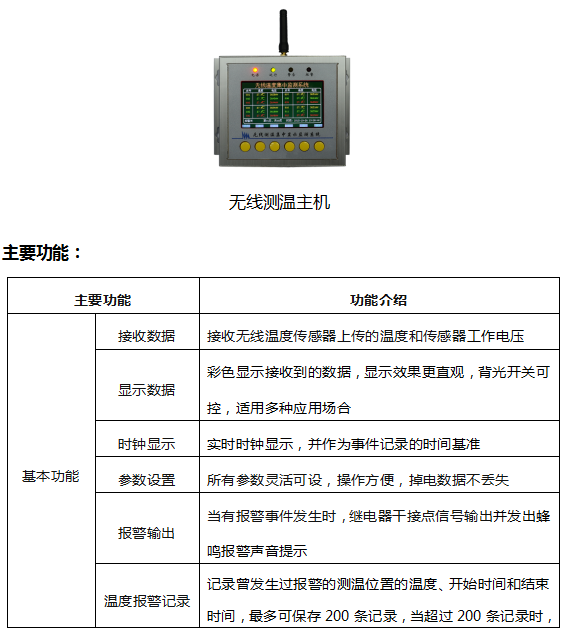

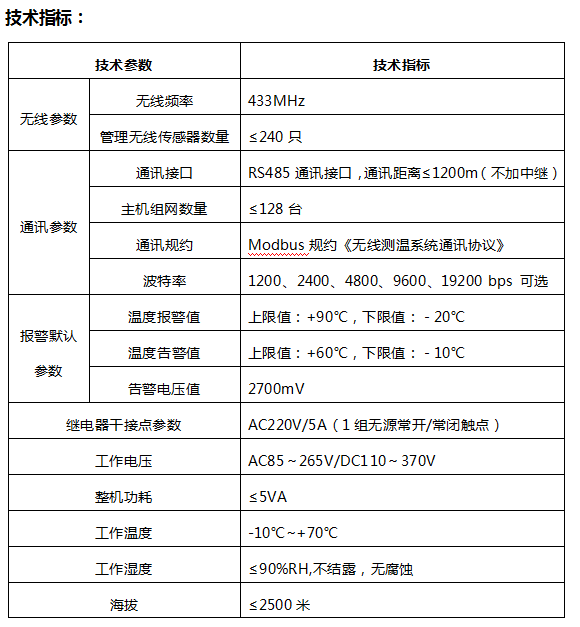

TN-TA600主要特点：

◇ 采用间隔可调，自动计算、分析局部发热、分级报警

◇ 电路具有完善的电气和安全隔离，且硬件和软件均设计了连续自我检验，保证本仪器具有可靠性

◇ 产品采用军工级要求进行设备的生产与测试，具有防雷、防火、防爆、防潮等特点

◇ 全数字化电路及智能化处理策略，是本仪表完全杜绝了误报的可能

◇ 仪表提供相应的RS485等多种通讯接口，其模块化，兼容性的设计保证其更容易升级

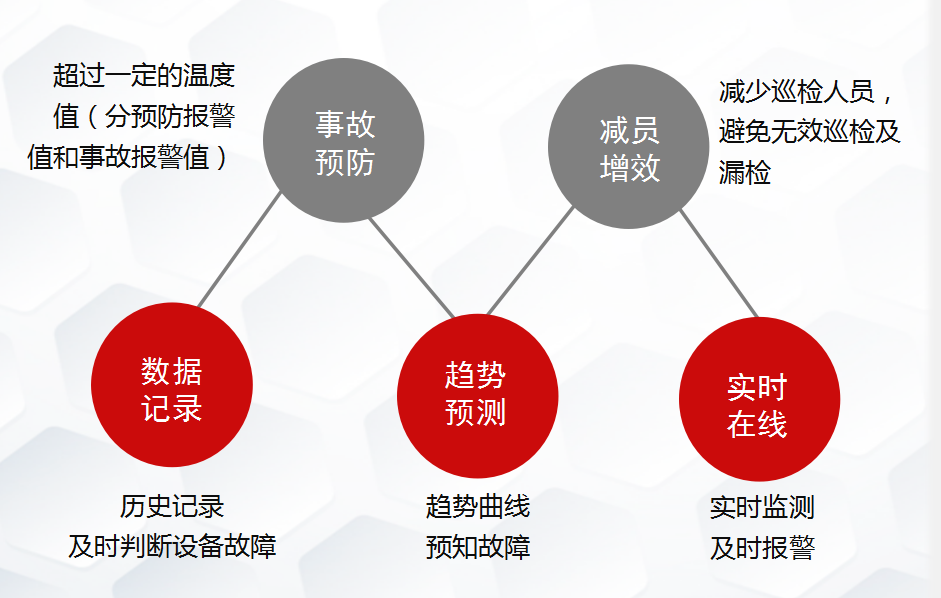

系统特点:

      1、TN-1000系统提供了一种低成本高效率的安全监测及管理模式：随着科技的发展，人员、供用电系统、设备对安全的要求越来越高，随着国家建设坚强智能电网步伐的加快，建立主动和被动相结合企业安全监测及管理系统，实为一种低成本、高效率的模式。

      2、TN-1000系统采用了先进的无线传输技术、领先的信号采集处理模式，实现了系统的绝对的电气隔离, 泰恩独有专利技术的无线信号采集方法、严格的产品制造工艺，保证了系统的可靠性、稳定性及数据的准确性。

      3、TN-1000系统具有先进的程序设计：系统自动对数据进行分析，对产生危险温度的故障进行分析并作相关提示，为运行人员进行电力设备/设施管理维护提供决策依据。

      4、TN-1000系统具有专业的设计方案和灵活的安装模式：

由于我们的无线温度收发模块采用超小、超轻型化设计，我们现场仪表采用了全金属外壳、加上可靠的无线传输技术,使我们的工程人员可根踞客户要求量身设计多种安装方案，满足不同现场环境的安装要求。

      5、TN-1000后台电脑（服务器）根据自定义的组态软件对监测点温度警戒值、温度危险值可进行现场设定，在温度超过预警线时系统可进行声、光报警并输出相应无源开关触点或者手机短信（选配）提示,使维护人员及时排除故障，杜绝故障的发生。其报警方式详述如下:

Ⅰ、预防报警：

      a、超过一定的温度值，需要提醒值班人员，此时仍可继续运行；

      b 、温度上升过快；

      c、和室温相差过大，报警输出：报警灯亮，报警接点动作；

      d、相间温差过大或局部发热。

Ⅱ、事故报警：超过一定的温度值或温升速率超过一定值（默认设置为8 ℃/5min），严重影响到正常操作，报警灯亮，报警接点动作。

      6、可靠性设计：采用军工级要求进行设备的生产与测试，具有防雷、防火、防爆、防潮的特点，全数字化电路及智能化处理策略，使本系统完全杜绝了误报的可能。

7、TN-1000系统软件特点：

◇简洁与直观的控制平台，强大的电子地图模拟功能和数据记录功能

◇远程计算机操作系统：Windows98/2000/XP

◇温度检测数据处理点：≤90000个点

◇ 输出接点温度曲线

◇ 电气接点异常温升隐患或故障事件、温度数据记录可靠、详细并可保存8年以上

◇ 强大的报警、预警功能

◇ 强大的数据统计、处理与查询功能，灵活的系统参数设置，强大的扩展能力

◇ 多样化的图表与报表设置，良好的人机交互界面
