开关柜（配电柜、高压开关柜、高压柜）无线测温解决方案

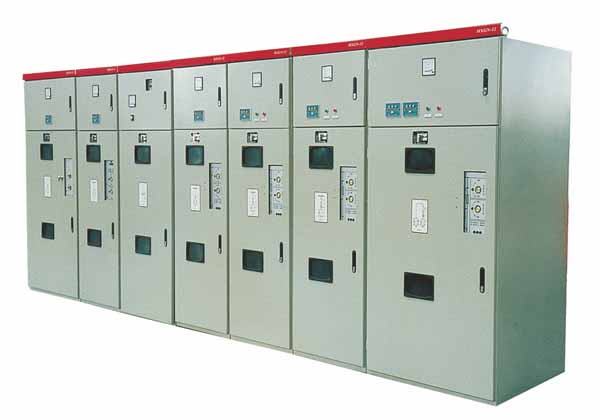

开关柜的分类方法很多，通过断路器安装方式可以分为移开式开关柜和固定式开关柜；按照柜体结构的不同，可分为敞开式开关柜、金属封闭开关柜、和金属封闭铠装式开关柜；根据电压等级不同又可分为高压开关柜，中压开关柜和低压开关柜等。所以有时候高压开关柜又称高压柜、高压开关柜，有时候也成为配电柜。该设备主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场合。

作为电力应用系统中至关重要的电力设备，安全问题是非常重要的，尤其是高温防火防爆问题尤其重要，同时也是灾害防护的难点；从人防到技防，随着科技发展，开关柜的防护等级不断升级，安全问题也越来越有保障，目前最先进的是无线测温方式。

一、无线温度监测

温度传感器与汇聚终端之间采用无线连接,不需要在复杂的电网环境下增加额外的线路,既方便了系统的安装与维护,又减少了对电网安全运行的影响,使系统的安全性、灵活性得到极大提高。

二、每天24小时连续在线监测

温度采集器每隔约1秒自动采集一次监测点的温度数据,当温度发生变化时立即向外发送,否则约5分钟发送一次数据.这样系统既能采集到设备的连续温度变化曲线,又能降低采集器的功耗,使采集器的使用寿命最多可达十年以上。主机自动收集并存储所有监测点的温度数据,当发现异常时立即报警.解决了传统试温片、红外线等测温方法需要人工到现场扫描造成测温延误的问题。

三、具有趋势分析功能

对每个监测点测得的温度数据作长时间保存记录,并实时进行分析。对温度变化呈现逐步升高的监测点,在温度没有达到上限值之前,事先进行预警,把故障消除在萌芽状态。

郑州泰恩科技TN-TA600智能在线测温装置简介

一、概述

1、适用范围

 TN-TA600电力温度在线监测仪是一款广泛用于220kV 及以下高压电力系统温度在线监测的智能装置。主要用于实时在线监测电力线路接头处或电力设备大电流接点的异常温升。应用在电力、电厂、石油化工、矿井、煤场、仓库、钢铁冶炼等行业，主要监测对象是高压开关柜静动触头、母排、电缆接头等。

功能特点

2、TN-TA600结构合理，安装方便，采用电路元件均进口自国际一线厂商。核心控制单元采用32位ARM高性能微处理器，保证高效、稳定、准确地处理各项数据。TN-TA600按军工级品质要求进行生产与测试，专用于工业级强干扰的恶劣环境下。独具匠心设计的运行过程中连续自检功能，保证了TN-TA600具有最大的可靠性。全数字化、智能化处理策略，使本系统完全杜绝了误报的可能。TN-TA600可以对温度超限报警值、温升过快报警值、温升预警值 进行设置，设备在超限报警阶段进行开光量的输出及发出光报警讯号，同时具有通讯功能，方便用户系统集成，使用户及时排除故障，杜绝事故的发生。

TN-TA600的温度采集模块TN-TS3，采用低功耗设计电路，具有无源无线，直接接触高压带电部位的特点。在线感应取电，将采集到精确可靠的温度数据通过无线的方式传输给TN-TA600，同时等电位的特点不存在传统的线间击穿问题。

二、技术指标

 1、 TN-TA600性能指标

◆供电电压：85-265V/AC(110V-370V/DC)

◆收发模块通讯频率：433MHz

◆收发模块间距:≤60M

◆通讯接口：RS485

◆测温点数：1-18个

◆通讯速率:1200/2400/4800/9600bps

◆温度测量范围：0℃-180℃

◆介质强度：2000V

◆通讯接口：RS-485

◆通讯协议：Modbus-RTU

◆测量精度：±1℃

◆功耗：5VA

◆报警输出口：两路无源常开（触点容量：DC30V/5A; AC250V/10A）

◆采样频率：1-600S

2、TN-TS3性能指标

◆ 主要功能：温度数据采集与发送，与TNTA600配合使用;

◆ 通信方式：采用433MHZ的无线跳频通讯；

◆ 供电方式：CT取电，运行电流≥20A时启动；

◆ 发射功率: 工作电压DC3.3V，发射电流30mA,休眠  电流1uA可以设定，发射功率≤10dBm;

◆ 通信距离；可视距离100m;

◆ 外壳材料：耐高温工程塑料，使用超声波一体封装技术，防水，防腐蚀；

◆ 测温范围：0~180℃；

◆ 测温精度： ±1℃;

◆ 安装方式：通过特制表带式安装，可方便安装于动静触头、 电缆接头等部位。

3、绝缘性能

（1）所有电路与外壳间的绝缘电阻在标准实验条件下，小于100MΩ。

（2）所有电路与外壳间的介质强度能耐受交流50Hz，电压2kV（有效值），历时1min试验而无绝缘击穿或闪络现象。

4、抗干扰性能

（1）电源回路、交流输入回路、开入回路、开出回路的端子与外露的非导电金属外壳之间，在规定的试验大气条件下，能耐受幅值为5kV的标准雷电波短时冲击检验。

（2）1MHz及100KHz的振荡波干扰：符合GB/T17626.12-1998《振荡波抗扰度试验》（等同于IEC61000－4－12：1995）振铃波试验4级和阻尼振荡波试验3级（均为最高等级）。

（3）浪涌干扰：符合GB/T17626.5-1999《浪涌（冲击）抗扰度试验》（等同于IEC61000－4－5：1995）4级（4kV）标准。

（4）抗静电放电干扰：符合GB/T17626.2-1999《静电放电抗扰度试验》（等同于IEC61000－4－2：1995）4级（8kV）标准。

（5）抗快速瞬变脉冲群干扰：符合GB/T17626.4-1998《电快速瞬变脉冲群抗扰度试验》（等同于IEC61000－4－4：1995）4级（电源回路4kV，信号回路2kV）标准。

（6）抗脉冲磁场干扰：符合GB/T17626.9-1998《脉冲磁场抗扰度试验》（等同于IEC61000－4－9：1993）5级（1000A/m）标准。

（7）抗辐射电磁场干扰：符合GB/T17626.3-1998《脉冲磁场抗扰度试验》（等同于IEC61000－4－3：1995）5级（10A/m）标准。

5、环境条件

     工作温度：-10℃~70℃

     储存温度：-40℃~85℃

     由储存温度恢复到工作温度范围内后装置正常工作。不施加激励量，不出现不可逆变化。

6、可靠性指标

     MTBF（平均无故障运行时间）：      ＞90000h；

     MTTR（平均故障修复时间）：              ＜3.5h；
